Elektrik Uygulama Projesi Nedir?
+
Elektrik uygulama projesi, bir yapının elektrik tesisatının sahada uygulanabilmesi için hazırlanan, tüm detayları içeren teknik çizimler bütünüdür. Ruhsat projesinden farklı olarak, uygulama projeleri sahada çalışacak elektrik teknisyenlerinin ihtiyaç duyacağı tüm detayları (kablo güzergahları, buat yerleri, montaj yükseklikleri, pano iç düzeni vb.) gösterir.
Bu projeler, mimari proje ile tam uyumlu olarak hazırlanır ve tesisatın eksiksiz, hatasız ve yönetmeliklere uygun şekilde uygulanmasını sağlar. İyi bir uygulama projesi, inşaat sürecinde zaman ve maliyet tasarrufu sağlar, sonradan ortaya çıkabilecek revizyon ihtiyaçlarını minimize eder.
Uygulama Projesi Kapsamı
+
Bir elektrik uygulama projesinde bulunması gereken temel çizimler ve detaylar:
- Kolon Şemaları: Ana dağıtım panosundan tali panolara ve panolardan son tüketim noktalarına giden besleme hatları, iletken kesitleri, koruma cihazları (sigorta, kontaktör, röle vb.)
- Pano Yerleşim Planları: Ana pano, tali panolar ve kompanzasyon panosunun iç düzeni, cihaz yerleşimi, kablo giriş-çıkışları, etiketleme
- Aydınlatma Planları: Her kat için aydınlatma armatürlerinin tam yerleşimi, montaj yükseklikleri, devre bağlantıları, anahtar kontrolleri (komütatör, vaviyen, dimmer vb.)
- Priz Planları: Tüm priz, anahtar, buat yerleşimleri, montaj yükseklikleri, besleme hatları ve devre numaraları
- Zayıf Akım Planları: Telefon, data, TV, interkom, yangın algılama, güvenlik kamerası ve geçiş kontrol sistemleri için ayrı kat planları ve detaylar
- Topraklama Projesi: Topraklama tesisatı detayları, ölçüm noktaları, topraklama levhası/şeridi yerleşimi, bağlantı noktaları
- Yıldırımdan Korunma Projesi: Paratoner sistemi detayları, yakalama uçları, iniş iletkenleri güzergahları, ölçüm noktaları
- Aplikasyon Krokileri: Her kat için, tüm elektrik noktalarının (priz, anahtar, buat) koordinatlı olarak gösterildiği detaylı uygulama planları
Ruhsat Projesi ile Uygulama Projesi Arasındaki Fark
+
| Özellik | Ruhsat Projesi | Uygulama Projesi |
|---|---|---|
| Amaç | Yapı ruhsatı almak, yasal onay | Sahada uygulama yapmak |
| Detay Seviyesi | Orta, yönetmeliklere uygunluğu gösterir | Çok yüksek, uygulamaya yönelik tüm detaylar |
| İçerik | Ana hatlarıyla çizimler, şemalar | Kablo güzergahları, montaj yükseklikleri, buat yerleri, pano iç düzeni |
| Kullanıcı | Belediye, EMO, UEDAŞ | Elektrik teknisyenleri, şantiye şefleri |
| Onay Gereksinimi | EMO ve belediye onayı zorunlu | Genellikle onay gerekmez, ancak proje mühendisi sorumluluğunda |
Özetle: Ruhsat projesi "ne yapılacağını" gösterir, uygulama projesi ise "nasıl yapılacağını" gösterir. İkisi birbirini tamamlar.
Uygulama Projesi Hazırlama Süreci
+
- Keşif ve İhtiyaç Analizi: Yerinde ölçümler, mevcut durum tespiti, mimari projenin incelenmesi, müşteri ihtiyaçlarının belirlenmesi (ücretsiz).
- Ön Tasarım: Kolon şemalarının ve pano yerleşimlerinin oluşturulması, yaklaşık kablo kesitlerinin belirlenmesi.
- Detaylı Çizimler: Tüm kat planlarının, zayıf akım sistemlerinin, topraklama ve yıldırımdan korunma projelerinin CAD ortamında çizilmesi.
- Kontrol ve Revizyon: Projenin mühendis tarafından kontrolü, varsa hataların düzeltilmesi, müşteri onayına sunulması.
- Uygulama ve Saha Desteği: Projenin sahada uygulanması sırasında, elektrik teknisyenlerine danışmanlık ve destek sağlanması, gerektiğinde revizyon yapılması.
- As-Built (Revizyon) Projesi: Uygulama sırasında projede yapılan değişikliklerin son halinin çizilmesi (opsiyonel).
Teslim Süresi: Projenin büyüklüğüne ve karmaşıklığına göre 7-14 iş günü arasında değişmektedir.
2026 Güncel Fiyatlar
+
| Proje Türü | Birim | Fiyat Aralığı | Keşif Ücreti |
|---|---|---|---|
| Müstakil Konut (100-150 m²) | Proje | 5.000 ₺ - 7.500 ₺ | Ücretsiz |
| Apartman (10 daireye kadar) | Proje | 8.000 ₺ - 15.000 ₺ | Ücretsiz |
| İş Yeri / Dükkan | Proje | 6.000 ₺ - 10.000 ₺ | Ücretsiz |
| Ofis Katı (100-200 m²) | Proje | 7.000 ₺ - 12.000 ₺ | Ücretsiz |
| Fabrika / Depo | Proje | 20.000 ₺ - 75.000 ₺ | Ücretsiz |
* Fiyatlar keşif sonrası netleşir. Proje kapsamına göre değişiklik gösterebilir.
400+
Uygulama Projesi
%98
Onay Başarısı
7-14
Gün Teslim
0 ₺
Keşif Ücreti
Ebru Annak Tanış
Yetkili Elektrik Fen Adamı
TESK STB Belgeli
Bursa Büyükşehir Kayıtlı
UEDAŞ Yetkili
EMO Kayıtlı
Mir Elektrik Proje Ofisi, 2007 yılında Ebru Annak Tanış tarafından kurulmuştur. Elektrik ruhsat ve uygulama projeleri alanında 1500+ proje deneyimi ile Bursa'da hizmet vermektedir.
Hizmet Bölgeleri: Nilüfer, Osmangazi, Yıldırım, Mudanya, Gemlik, Karacabey, Mustafakemalpaşa ve tüm OSB'ler (Nilüfer OSB, Demirtaş OSB, Kestel OSB, Hasanağa OSB, Bursa OSB, vb.).
Uzmanlık: Konut, iş yeri, fabrika, okul, hastane, otel, iş merkezi gibi her türlü yapı için elektrik uygulama projeleri.
Uygulama Projeniz İçin Hemen Teklif Alın
Ücretsiz keşif ve danışmanlık hizmetimizden yararlanın, size özel fiyat teklifinizi hemen alın.
Telefon
0546 252 25 15 - 0546 252 25 16
E-posta
mirelektrikebru@gmail.com
Adres
Doğanbey Mah. Doğanbey Cad. Burçin 3 İş Merkezi Kat:9 No:906 Osmangazi/Bursa
Çalışma Saatleri
09:00 - 18:00 (Hafta İçi)
1. Elektrik Uygulama Projelerinde Temel Tasarım İlkeleri
Proje Tasarımının Temel Parametreleri
+
⚡ 1.1 Yük Analizi ve Güç Hesabı
Bir elektrik uygulama projesinin ilk ve en kritik adımı, yapının toplam elektrik yükünün doğru belirlenmesidir. Bu hesaplama, projenin tüm aşamalarını etkiler: trafo gücü, besleme kablosu kesitleri, koruma cihazlarının seçimi ve enerji dağıtım panolarının tasarımı.
- Aydınlatma Yükleri: Her bir armatürün gücü (LED, floresan, deşarj lambaları) ve aynı anda yanma faktörleri göz önüne alınarak hesaplanır.
- Priz Yükleri: Konutlarda genellikle priz başına 100-150W, iş yerlerinde 200-300W olarak kabul edilir. Özel ekipmanlar için ayrı hesaplama yapılır.
- Özel Yükler: Asansör, ısıtma-soğutma sistemleri (klima, ısı pompası), mutfak ekipmanları, makineler vb. için ayrı yük hesaplamaları yapılır.
- Eş Zamanlılık Faktörü: Tüm yüklerin aynı anda çalışma olasılığına göre uygulanan katsayı (konutta ~0.5-0.7, fabrikada ~0.8-1.0).

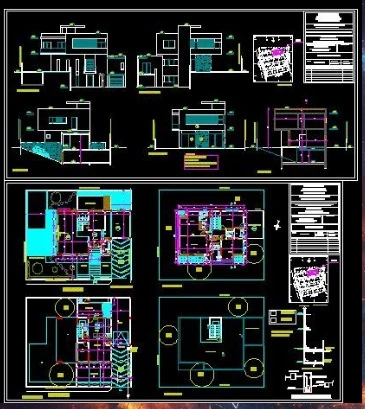

Örnek Elektrik Uygulama Projesi Çizimi
🔧 1.2 Gerilim Düşümü Hesapları
Uzun hatlarda enerjinin verimli iletilmesi için gerilim düşümü hesabı yapılmalıdır. Yönetmeliklere göre, aydınlatma tesisatında %1.5-2, priz tesisatında %3-5 arasında gerilim düşümüne izin verilir. Hesaplama formülü: ΔV = (√3 × I × L × cosφ) / (κ × S)
- ΔV: Gerilim düşümü (Volt)
- I: Akım (Amper)
- L: Hat uzunluğu (metre)
- S: İletken kesiti (mm²)
- κ: İletkenlik katsayısı (bakır için ~56-58, alüminyum için ~34-36)
📊 1.3 Kısa Devre Hesapları
Koruma cihazlarının doğru seçimi için tesisatın her noktasındaki kısa devre akımı hesaplanmalıdır. Bu hesaplar, sigorta ve devre kesicilerin kesme kapasitesinin yeterli olmasını sağlar.
📌 Uzman Notu:
Yük hesabı yapılırken gelecekteki genişleme potansiyeli mutlaka göz önünde bulundurulmalıdır. Özellikle ticari ve endüstriyel tesislerde, ileride eklenecek makineler için %15-20 kapasite fazlası bırakılması önerilir.
Kablo Kesit Seçimi ve Hesaplamaları
+
🔌 1.2.1 Kablo Kesitini Belirleyen Faktörler
- Akım Taşıma Kapasitesi: Kablonun ısınmadan taşıyabileceği maksimum akım (tablolardan alınır).
- Gerilim Düşümü: Hat sonunda kabul edilebilir gerilim düşümü sınırı.
- Kısa Devre Dayanımı: Kısa devre anında kablonun zarar görmeden dayanabileceği termal enerji.
- Tesis Şekli: Kablonun havada, toprak altında, boru içinde veya kablo kanalında olması.
- Çevre Sıcaklığı: Ortam sıcaklığı arttıkça kablonun taşıma kapasitesi düşer.
- Yan Yana Kablo Sayısı: Birden fazla kablonun yan yana olması ısınmayı artırır, kapasiteyi düşürür.

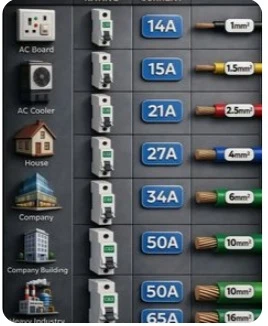

Bakır İletkenler için Yaklaşık Akım Taşıma Kapasiteleri
📋 1.2.2 Pratik Kablo Kesit Tablosu
| İletken Kesiti (mm²) | Bakır - Havada (A) | Bakır - Boruda (A) | Alüminyum - Havada (A) | Kullanım Alanları |
|---|---|---|---|---|
| 1.5 | 17-20 | 14-16 | - | Aydınlatma devreleri |
| 2.5 | 23-27 | 19-22 | - | Priz devreleri, kombi |
| 4 | 31-36 | 25-29 | 24-28 | Klima, ocak, fırın |
| 6 | 39-45 | 32-37 | 31-36 | Ana besleme, ocak, şarj istasyonu |
| 10 | 52-60 | 43-50 | 42-48 | Apartman beslemesi, küçük panolar |
| 16 | 70-80 | 57-66 | 56-64 | Pano ana besleme, asansör |
| 25 | 88-101 | 72-83 | 71-82 | Trafo çıkışı, büyük panolar |
| 35 | 105-120 | 86-98 | 86-98 | Endüstriyel tesisler |
2. Pano Tasarımı, Kolon Şemaları ve Dağıtım Sistemleri
Ana Pano ve Tali Pano Tasarımı
+
🏭 2.1.1 Pano Tipleri ve Özellikleri
- Ana Dağıtım Panosu (ADP): Binaya gelen enerjinin ilk ulaştığı, ana sigorta/kontaktör, sayaç ve kompanzasyon sisteminin bulunduğu pano. Tüm binanın enerji yönetimi buradan yapılır.
- Kat Panoları: Her katta veya bölgede bulunan, o bölgenin dağıtımını yapan tali panolar.
- Daire Panoları (Kofra): Her bağımsız bölümün içinde, daire içi devrelerin sigortalarının bulunduğu küçük panolar.
- Aydınlatma Panoları: Sadece aydınlatma devrelerinin toplandığı panolar.
- Kuvvet Panoları: Asansör, yangın pompası, ısıtma-soğutma sistemleri gibi kuvvetli akım devreleri için ayrı panolar.
- Kompanzasyon Panosu: Reaktif gücü dengeleyen kondansatör ve kontaktörlerin bulunduğu pano.

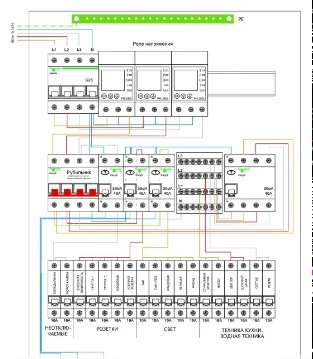

Örnek Pano Yerleşim Şeması
🔢 2.1.2 Pano İçi Devre Elemanları
- Ana Sigorta / Devre Kesici: Pano girişinde bulunan, tüm panoyu koruyan ana şalter.
- Kaçak Akım Koruma Rölesi (Kaçak Akım Şalteri): İnsan hayatını korumak için 30mA'de devreyi kesen cihaz.
- Sigortalar (Devre Kesiciler): Her bir devre için ayrı aşırı akım ve kısa devre koruması sağlayan elemanlar (B, C, D tipi eğriler).
- Kontaktörler: Uzaktan kumanda, zaman saati ile kontrol veya yüksek akımları anahtarlamak için kullanılan manyetik şalterler.
- Röleler: Yardımcı kontak elemanları, zaman röleleri, gerilim röleleri vb.
- Bara Sistemleri: Enerji dağıtımını sağlayan bakır veya alüminyum iletken çubuklar.
- Termik Manyetik Şalterler: Motor koruma için kullanılan, aşırı akım ve termik korumalı şalterler.
📊 2.1.3 Pano İçi Etiketleme ve Şema Gösterimi
Uygulama projelerinde her bir devre elemanı benzersiz bir kodla etiketlenir. Örnek etiketleme sistemi:
- F1, F2, F3... - Sigortalar / Devre kesiciler
- K1, K2, K3... - Kontaktörler
- R1, R2, R3... - Röleler
- C1, C2, C3... - Kondansatörler (kompanzasyonda)
- M1, M2, M3... - Motorlar
Her devre elemanının yanına, bağlı olduğu devre numarası, kablo kesiti ve güç değeri yazılır.
Kolon Şemaları ve Besleme Hatları
+
📐 2.2.1 Kolon Şeması Nedir?
Kolon şeması, ana dağıtım panosundan başlayarak tüm tali panolara ve son tüketim noktalarına giden besleme hatlarını, iletken kesitlerini, koruma cihazlarını ve bağlantı şekillerini gösteren şematik çizimdir. Tek hat şeması olarak da bilinir.
🔌 2.2.2 Kolon Şemasında Bulunması Gerekenler
- Ana giriş hattı (şebeke bağlantısı, sayaç, ana sigorta)
- Ana pano ve tali panoların birbirine bağlantısı
- Her bir besleme hattı için: kablo tipi, kesiti, uzunluğu, koruma cihazı değeri
- Panolar arası iletişim hatları (varsa)
- Yedek besleme hatları (jeneratör, UPS bağlantıları)
- Her bir hattın taşıdığı güç ve akım değerleri
Topraklama Çeşitleri
- TN-C: Nötr ve koruma iletkeni tek bir iletkende (PEN)
- TN-S: Nötr ve koruma iletkeni ayrı (5 iletkenli sistem)
- TN-C-S: Girişte TN-C, sonra ayrılan sistem
- TT: Her tesisatın kendi topraklaması
- IT: Nötr topraklanmamış veya yüksek empedanslı
Renk Kodları (IEC)
- Faz L1: Kahverengi
- Faz L2: Siyah
- Faz L3: Gri
- Nötr (N): Açık Mavi
- Koruma (PE): Sarı/Yeşil
- PEN: Sarı/Yeşil + Açık Mavi uç
3. Aydınlatma ve Priz Tesisatı Tasarımı
Aydınlatma Projesi Tasarım Kriterleri
+
📊 3.1.1 Aydınlatma Seviyeleri (Lüks Değerleri)
| Mekan Tipi | Önerilen Aydınlatma Seviyesi (Lüks) |
|---|---|
| Koridor, merdiven, depo | 100-150 lüks |
| Oturma odası, yatak odası | 150-200 lüks |
| Mutfak, banyo | 200-300 lüks |
| Ofis, çalışma odası, sınıf | 300-500 lüks |
| Hassas işler (çizim, laboratuvar) | 500-750 lüks |
| Ameliyathane, mikroskop çalışması | 1000+ lüks |
🔄 3.1.2 Aydınlatma Devreleri ve Kontrol Sistemleri
- Komütatör Anahtar: İki ayrı noktadan tek bir armatürün kontrolü (uzun koridorlar, merdivenler).
- Vaviyen Anahtar: İkiden fazla noktadan kontrol (büyük salonlar).
- Dimmer: Işık seviyesini ayarlamak için (LED dimmer uyumlu armatürlerle).
- Zaman Saati (Otomatik): Belirli saatlerde otomatik açıp kapama (dış aydınlatma).
- Sensörlü Kontrol: Hareket sensörü, varlık sensörü, gün ışığı sensörü ile otomatik kontrol.
- Akıllı Ev Sistemleri: Merkezi kontrol, uzaktan erişim, senaryo oluşturma.
🏠 3.1.3 Armatür Seçim Kriterleri
- LED Armatürler: Yüksek verim, uzun ömür, düşük enerji tüketimi.
- Floresan Armatürler: Ticari alanlarda, genel aydınlatmada (yerini LED'e bırakıyor).
- Spot, Ray Armatür: Vurgulu aydınlatma, vitrin, sergi alanları.
- Dekoratif Armatürler: Estetik amaçlı avizeler, aplikler.
- Acil Durum Armatürleri: Elektrik kesintisinde batarya ile çalışan, yönlendirme ve tahliye için.
Priz Tesisatı Tasarımı ve Yerleşim Kuralları
+
📍 3.2.1 Priz Yerleşim Kuralları (Konut)
- Oturma Odası: TV ünitesi arkasında en az 3'lü priz grubu, sehpa yanında 2'li priz, klima için ayrı priz, genel kullanım için duvarlarda 2-3 metre aralıklı prizler.
- Yatak Odası: Başucu her iki tarafta 2'li priz + USB'li priz önerilir, TV arkası priz, ayna önünde priz.
- Mutfak: Tezgah üstü her 1 metrede bir priz (bıçaklı priz önerilir), buzdolabı arkası priz, fırın/ocak için ayrı hat (genellikle 6 mm² kablo ile), davlumbaz için yüksekte priz.
- Banyo: Çamaşır makinesi prizi (4 mm² ayrı hat), kurutma makinesi prizi, ayna yakınında tıraş makinesi prizi (TS 10708 belgeli, dönüştürücülü).
- Koridor, Hol: Elektrik süpürgesi için her 5-6 metrede bir priz.

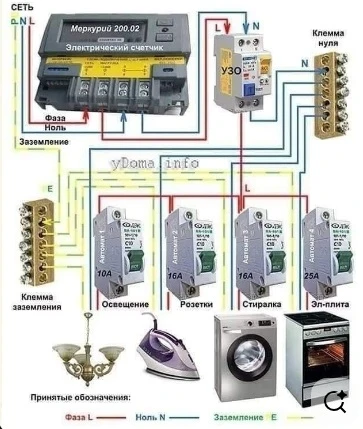

Örnek Priz Yerleşim Projesi
⚡ 3.2.2 Özel Amaçlı Prizler ve Devreler
- Elektrikli Araç Şarj İstasyonu: Tip 1, Tip 2 prizler veya duvar tipi şarj ünitesi. Ayrı sigorta, kaçak akım koruması ve genellikle 6-10 mm² kablo.
- Klima Prizleri: Ayrı sigorta, 2.5-4 mm² kablo, dış ünite yakınında anahtarlı priz.
- Ani Su Isıtıcısı: Yüksek güç (6-10 kW), ayrı sigorta, 4-6 mm² kablo.
- Ofis/Bilgisayar Prizleri: Bilgisayar, monitör, yazıcı için çoklu priz grupları, ayrıca telefon/data prizleri.
- Endüstriyel Prizler (CEE): 16A, 32A, 63A, 125A gibi değişen akımlarda, farklı gerilim ve frekanslarda (3 fazlı) prizler.
4. Zayıf Akım Tesisatı Projelendirme
Telefon, Data ve TV Tesisatı
+
🌐 4.1.1 Yapısal Kablolama Sistemi (Data)
- Kablo Kategorileri: Cat5e (1 Gbps), Cat6 (10 Gbps, 100m'ye kadar), Cat6a (10 Gbps, ekranlı), Cat7 (10 Gbps+, ekranlı).
- Topoloji: Yıldız topoloji, her prizden merkezi dağıtım paneline (patch panel) direkt kablo çekilir.
- Dağıtım Panosu (Patch Panel): 19" rack tipi panolar, genellikle 12, 24, 48 portlu.
- Switch (Ağ Anahtarı): Aktif ağ cihazı, prizleri birbirine bağlar, internet bağlantısını sağlar.
- Kablo Mesafeleri: Patch panel'den priz'e maksimum 90m, patch kablolarla toplam 100m.
📺 4.1.2 TV Tesisatı
- Çanak Anten / Uydu Sistemi: Tek çanak (Türksat), çoklu uydu sistemleri (multifocus), motorlu sistemler.
- Matkap Merkezi: Sinyalin toplandığı, dağıtıldığı merkezi nokta. Multiswitch ile farklı uydu sinyalleri aynı kablodan iletilir.
- Kablo Tipi: Koaksiyel kablo (RG6, RG11), empedans 75 ohm.
- Prizler: Tekli (TV), çiftli (TV+Radio), triple (TV+Radio+Sat) prizler.
📞 4.1.3 Telefon Tesisatı
- Santral Sistemi: Dış hatların ve iç hatların yönetildiği merkezi ünite.
- Kablo: Genellikle Cat3 veya Cat5e UTP kablo, 4 çiftten 1 çift telefon için kullanılır.
- Priz: RJ11 veya RJ45 prizler (RJ45 prizde telefon için 4-5 nolu pinler kullanılır).
Yangın Algılama, Güvenlik ve Otopark Sistemleri
+
🔥 4.2.1 Yangın Algılama ve İhbar Sistemleri
- Konvansiyonel Sistem: Bölge (zone) bazlı algılama. Her bölge döngüsünde birden fazla dedektör olabilir, alarm hangi bölgeden geldiği bilinir, tam nokta bilinmez.
- Adresli Sistem: Her dedektörün (algılayıcı) kendine özgü adresi vardır. Panel hangi dedektörün alarm verdiğini tam olarak gösterir. Büyük binalarda tercih edilir.
- Dedektör Tipleri: Optik duman dedektörü, iyonizasyonlu duman dedektörü, ısı dedektörü, alev dedektörü, gaz dedektörü, çoklu sensörlü dedektör.
- Buton (Yangın İhbar Butonu): Acil durumda manuel alarm vermek için, kaçış yollarında, katlarda bulunur.
- Siren ve Uyarı Cihazları: Sesli (siren) ve ışıklı (flaşör) uyarı cihazları.
- Yangın Merkezi (Panel): Tüm sistemin kontrol edildiği, alarmların izlendiği, gerektiğinde söndürme sistemlerini tetikleyen ana ünite.
📹 4.2.2 Güvenlik Sistemleri (Kamera, Geçiş Kontrol)
- Kamera Tipleri: Dome kamera, bullet kamera, PTZ (döner) kamera, IP kamera, analog HD kamera (HD-TVI, AHD, CVI).
- Kayıt Cihazları: DVR (analog kayıt), NVR (IP kayıt), hibrit kayıt cihazları.
- Geçiş Kontrol Sistemleri: Kartlı geçiş, parmak izi okuyucu, yüz tanıma, manyetik kilit, turnike, bariyer.
- Kablo Tipleri: Koaksiyel kablo (RG59, RG6), Cat5e/Cat6 (IP kameralar için), besleme kablosu (2x1.5 mm²).
5. Topraklama ve Yıldırımdan Korunma Sistemleri
Topraklama Tesisatı Tasarımı ve Ölçümleri
+
🌍 5.1.1 Topraklama Çeşitleri
- Koruma Topraklaması: İnsan hayatını korumak için, elektrikli cihazların gövdelerinin toprağa bağlanması. Kaçak akımda cihaz gövdesinde tehlikeli gerilim oluşmasını engeller.
- İşletme Topraklaması: Elektrik tesisatının (nötr noktası) çalışması için yapılan topraklama.
- Yıldırımlık Topraklaması: Yıldırım düştüğünde oluşan yüksek akımın toprağa güvenle iletilmesi için.
- Statik Elektrik Topraklaması: Patlayıcı ortamlar (akaryakıt istasyonu, boyahane) ve hassas elektronik cihazlar için statik elektriğin deşarjı.
- Fonksiyon (Referans) Topraklaması: Elektronik devrelerin referans potansiyeli için (bilgisayar, haberleşme cihazları).
📏 5.1.2 Topraklama Direnci Değerleri
| Tesisat Türü | Maksimum Topraklama Direnci (Ω) |
|---|---|
| Konut, iş yeri (koruma topraklaması) | 10 Ω |
| Trafo merkezi, yüksek gerilim tesisleri | 1-5 Ω |
| Yıldırımlık tesisatı | 10 Ω |
| Hastane ameliyathaneleri | 2 Ω |
| Telekomünikasyon tesisleri | 5 Ω |
| Akaryakıt istasyonu | 3 Ω |
⚙️ 5.1.3 Topraklama Elemanları
- Topraklama Kazığı / Çubuğu: Bakır kaplı çelik çubuk (genellikle 1.5-3m boy, 14-20mm çap).
- Topraklama Levhası / Şeridi: Büyük tesislerde, yüksek akım durumlarında kullanılır.
- Topraklama Barası (Kupra Bara): Panolarda tüm toprak hatlarının birleştiği bara.
- Topraklama Kablosu: Sarı/yeşil renkli, toprak hattı için kullanılan iletken.
- Ölçü Kuyusu: Topraklama direncinin ölçülebilmesi için bırakılan, kapaklı kontrol kuyusu.
Yıldırımdan Korunma (Paratoner) Sistemleri
+
☁️ 5.2.1 Yıldırım Risk Analizi
Bir binaya yıldırım düşme riski, binanın konumu, yüksekliği, çevredeki yapılar, iklim koşulları ve kullanım amacına göre değişir. TS EN 62305 standardına göre risk analizi yapılır. Risk analizi sonucuna göre paratoner sistemi zorunlu hale gelebilir.
🏢 5.2.2 Paratoner Sistemi Tipleri
- Faraday Kafesi (Pasif Sistem): Binanın çatısında, duvarlarında oluşturulan iletken ağ. Yakalama uçları, iniş iletkenleri ve topraklamadan oluşur.
- Çubuk Tipi Paratoner (Franklin Çubuğu): Binanın en yüksek noktasına yerleştirilen metal çubuk.
- Aktif Paratoner (ESE - Erken İzinsiz Boşalma Sistemli): Yıldırımı kendine çeken, iyonizasyon oluşturan aktif sistemler. Koruma yarıçapı daha büyüktür.
- Radyoaktif Paratoner: Artık kullanımı yasaklanmış, radyoaktif madde içeren sistem.
📐 5.2.3 Koruma Yarıçapı ve Yakalama Ucu Yerleşimi
Bir paratonerin koruduğu alan, koruma yarıçapı ile ifade edilir. Bu yarıçap, paratonerin yüksekliği ve tipine göre hesaplanır. Aktif paratonerlerde, koruma yarıçapı ΔT değerine (ön boşalma süresi) bağlı olarak 30m'den 100m'ye kadar çıkabilir.
🔗 5.2.4 İniş İletkenleri ve Topraklama
- İniş İletkeni: Yakalama ucundan toprağa kadar inen, yıldırım akımını ileten bakır veya alüminyum iletken. Mümkün olduğunca kısa ve düz olmalı, keskin dirseklerden kaçınılmalı.
- Topraklama: Paratoner için ayrı bir topraklama tesisatı yapılmalı veya mevcut topraklamaya bağlanmalı. Topraklama direnci 10 Ω'dan düşük olmalı.
- Eşpotansiyel Birleştirme: Yıldırım düştüğünde atlama ve hasarı önlemek için tüm metal kütlelerin (çatı kaplaması, yağmur oluğu, havalandırma kanalları) birbirine ve paratoner sistemine bağlanması.
Referans Projelerimizden Örnekler
Gerçek proje deneyimlerimizden anonim olarak hazırlanmış vaka çalışmaları
3 Bloklu Rezidans Sitesi
📍 Nilüfer / Bursa
🏠 Proje Özeti
128 Daire
3 Blok
+15 Kat
⚡ Uygulama Projesi Kapsamı
- Ana Dağıtım: 3 ayrı blok için ayrı ana pano, 1000 kVA trafo merkezi projelendirmesi
- Daire İçi Tesisat: Akıllı ev sistemine hazır, her oda için ayrı klima prizi, USB'li priz grupları
- Çatı GES Planlaması: 80 kWp güneş enerjisi sistemi için çatı statiğine uygun panel yerleşimi, evirici odası ve şebeke bağlantısı
- Bahçe Aydınlatma: Peyzaj projesine uygun 45 adet dekoratif aydınlatma, yürüyüş yollarında gömme armatürler, ağaç aydınlatmaları
- Otopark Aydınlatma: Kapalı otoparkta sensörlü LED armatürler, elektrikli araç şarj istasyonları için altyapı (20 adet)
- Yangın Algılama: Adresli yangın algılama sistemi, her katta yangın butonları, acil anons sistemi
🔧 Özel Çözümler
- Sitede ortak kullanım alanları (spor salonu, yüzme havuzu, sauna) için ayrı enerji yönetimi
- Jeneratör ve UPS yedekleme sistemleri (acil durum aydınlatması, güvenlik sistemleri, 2 adet asansör)
- Kartlı geçiş sistemi ve güvenlik kameraları için zayıf akım altyapısı
18 Bloklu Toplu Konut
📍 Yıldırım / Bursa
🏠 Proje Özeti
864 Daire
18 Blok
6 Kat
⚡ Uygulama Projesi Kapsamı
- Şalt Tesisi: 2 ayrı trafo merkezi (1250 kVA + 1000 kVA), orta gerilim hücreleri
- Blok Besleme: Her blok için ayrı ana pano, yer altından kablo kanalları ile besleme
- Daire İçi Tesisat: Ekonomik çözümler, standart priz ve aydınlatma, doğalgaz kombisi için hazırlık
- Çatı Aydınlatma: Çatı katında ortak kullanım alanları (teras, çamaşırlık) için aydınlatma
- Bahçe ve Peyzaj: 18 blok arasında yürüyüş yolları, çocuk oyun alanları, spor aletleri için aydınlatma, sulama sistemi için otomatik kontrol
- Otopark: Açık otopark alanları için direk tipi aydınlatmalar, 10 adet şarj istasyonu altyapısı
🔧 Özel Çözümler
- Merkezi uydu sistemi (çanak anten) tüm bloklara dağıtım
- Site yönetim binası ve sosyal tesisler için ayrı enerji hattı
- Kapalı devre güvenlik kamera sistemi (48 kamera)
12 Bloklu Lüks Konut Sitesi
📍 Mudanya / Bursa
🏠 Proje Özeti
240 Daire
12 Blok
8 Kat
⚡ Uygulama Projesi Kapsamı
- Enerji Merkezi: 1600 kVA trafo, jeneratör yedekleme (acil durumlarda 8 saat boyunca kritik yükleri besleme)
- Daire İçi Tesisat: Lüks segment, her odada klima, yerden ısıtma için elektrikli aktüatörler, akıllı ev otomasyonu (aydınlatma, perde, ısıtma kontrolü)
- Çatı GES: 150 kWp güneş enerjisi sistemi, 50 kWh batarya depolama, site ortak alan tüketiminde kullanım
- Bahçe Aydınlatma: Peyzaj mimarisi ile entegre, RGB LED'li dekoratif armatürler, programlanabilir ışık gösterileri
- Otopark: Kapalı otoparkta 48 adet elektrikli araç şarj istasyonu (22 kW AC), yönetim sistemi ile entegre
- Yangın Algılama: Adresli sistem, tüm ortak alanlarda dedektörler, kapalı otoparkta gaz algılama sensörleri
🔧 Özel Çözümler
- Site sakinlerine özel mobil uygulama ile enerji tüketim takibi
- Ortak kullanım alanlarında (havuz, sauna, spor salonu) enerji verimliliği için BMS entegrasyonu
- Elektrikli araç şarj istasyonlarının güneş enerjisi ile entegre çalışması
8 Bloklu Orta Segment Konutlar
📍 Osmangazi / Bursa
🏠 Proje Özeti
320 Daire
8 Blok
10 Kat
⚡ Uygulama Projesi Kapsamı
- Dağıtım Sistemi: 2 adet 1000 kVA trafo, ring besleme sistemi ile enerji güvenliği
- Daire İçi Tesisat: Standart priz ve aydınlatma, salon ve yatak odalarında klima hazırlığı, mutfakta ankastre için ayrı hatlar
- Çatı Kullanımı: Çatı terasında ortak kullanım alanları (barbekü, oturma grupları) için aydınlatma ve prizler
- Bahçe Aydınlatma: Yürüyüş yollarında klasik direkler, oturma gruplarında dekoratif aydınlatma
- Otopark: Açık otoparkta 8 adet şarj istasyonu altyapısı, ileride artırılabilir sistem
- Özel İstekler: Bazı dairelerde sauna, jakuzi için özel hatlar ve koruma cihazları
🔧 Özel Çözümler
- Bloklarda su basman kotunda nem ve rutubete karşı özel topraklama ve kaçak akım koruma sistemleri
- Site girişinde güvenlik kulübesi ve bariyer sistemleri
5 Bloklu Lüks Dubleks Villalar
📍 Görükle / Nilüfer
🏠 Proje Özeti
20 Villa
5 Blok
2 Kat
⚡ Uygulama Projesi Kapsamı
- Bireysel Trafolar: Her villa için ayrı 50 kVA trafo ve özel sayaç
- Villa İçi Tesisat: Tam akıllı ev otomasyonu, ses sistemi, perde motorizasyonu, ısıtma-soğutma kontrolü
- Çatı GES: Her villada 10 kWp güneş enerjisi, 10 kWh batarya, şebekeye satış imkanı
- Bahçe Aydınlatma: Her villa için özel peyzaj aydınlatması, havuz aydınlatması ve ısıtma sistemi
- Otopark: Her villa için 2 araçlık kapalı otopark, 22 kW şarj istasyonu
- Yangın ve Güvenlik: Adresli yangın, hırsız alarmı, 8 kameralı güvenlik sistemi, parmak izi okuyucu
🔧 Özel Çözümler
- Villalar arası fiber optik haberleşme altyapısı
- Merkezi güvenlik odasından tüm villaların izlenmesi
- Jeneratör ve UPS yedekleme (tüm villa kesintisiz enerji)
